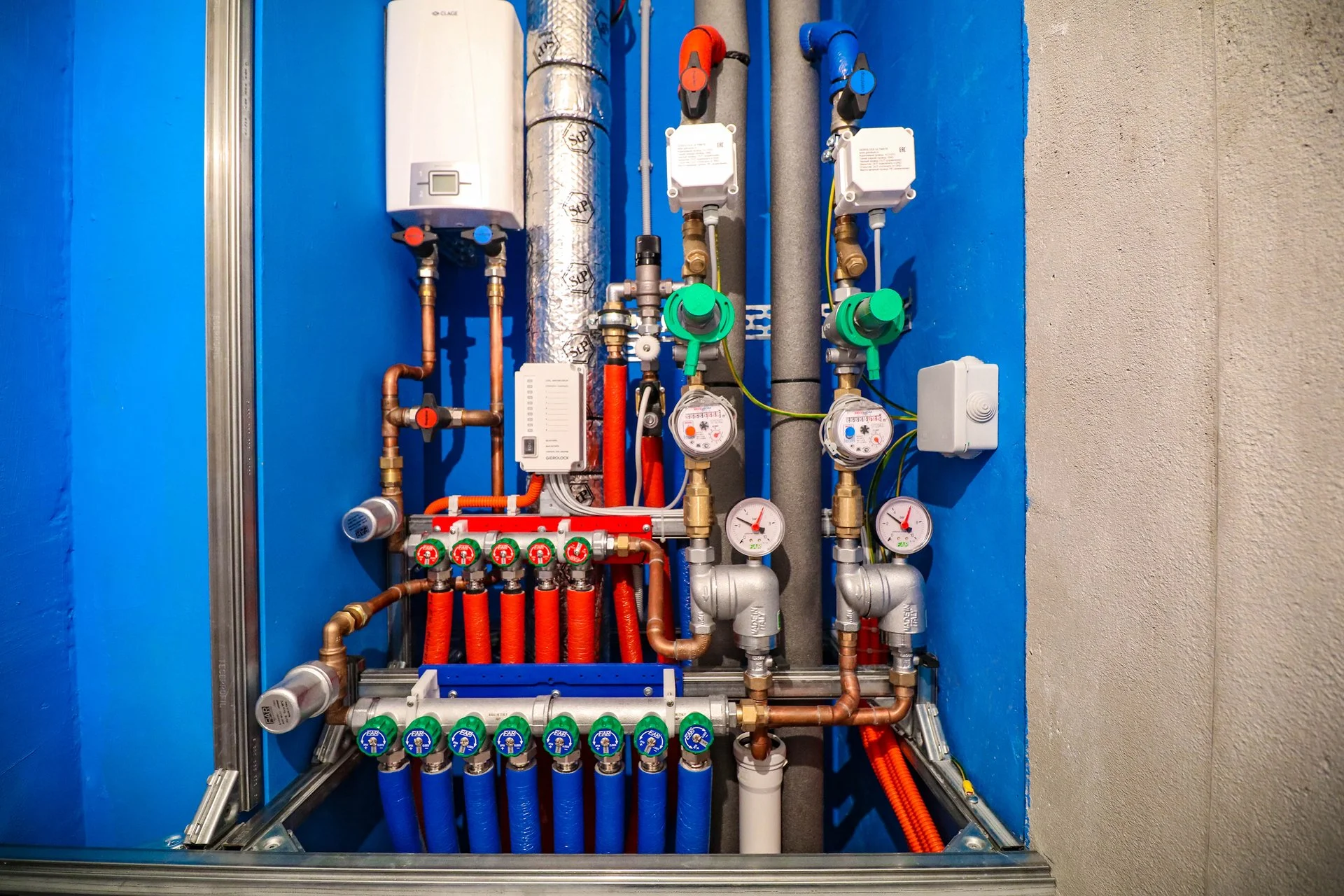

Как правильно собрать сантехнический шкаф в квартире и из чего он должен состоять?

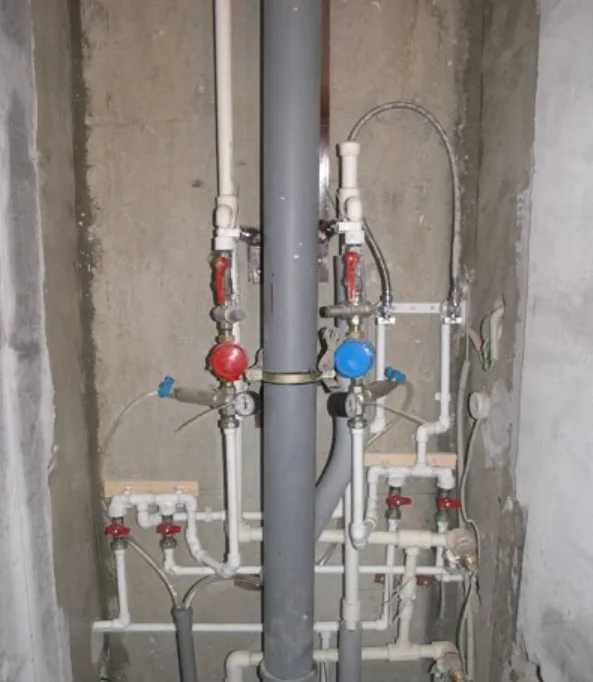

В старых домах, построенных до 1970 года, место под сантехкороб не предусмотрено - трубы просто оставляли открытыми, никак не маскируя. Но в застройке многоквартирных домов, начиная с 1970 года в санузлах появились специальные ниши для монтажа скрытого короба. Для чего они вообще нужны и почему нельзя просто скрыть все трубы под отделкой стен?

В сантехническом коробе находится разводка труб, принадлежащих к конкретной квартире, а также сантехническое оборудование:

• счетчики,
• фильтры разной степени очистки,
• запорный кран, с помощью которого можно перекрыть воду во всей квартире или какой-то ее части,
• коллектор, с помощью которого от общедомовой трубы разводятся более мелкие трубы для каждого подключения в санузле.

Грубо говоря, область сантехнического шкафа - это граница между общедомовым имуществом и имуществом владельцев квартиры. Она обычно совпадает с местом расположения запорного крана - часть трубы после него уже принадлежит владельцу квартиры. Ответственными за поломку в той или иной части трубы, а также за ущерб, который эта поломка принесла, например, затопление соседей снизу, несет тот, кому она юридически принадлежит.

Эту часть труб и других сантехнических элементов всегда оставляют в легком доступе. Это позволяет удобно снимать показания счетчиков, чинить поломки, если они возникают.

Элементы сантехнического шкафа

Далее разберем в отдельности каждый элемент сантехнического шкафа - обычно их еще называют сантехнической арматурой.

Запорная арматура

Запорная арматура или запорный кран - первое, с чего начинается разводка воды в квартире. Часть трубы, идущей в квартиру до запорного крана, принадлежит к общедомовому имуществу - за ее обслуживание несет ответственность управляющая компания. После запорного крана начинается труба конкретной квартиры - за нее несет ответственность ее владелец.

Запорная арматура нужна для того, чтобы перекрывать доступ воды в квартиру, например, если владельцы надолго уезжают из дома или во время устранения поломки. Если труба в квартире прорвет или даст течь, то остановить потоп можно будет только повернув вентиль крана.

Существует два основных вида запорной арматуры, которая используется в квартира: шаровой кран и вентильная задвижка.

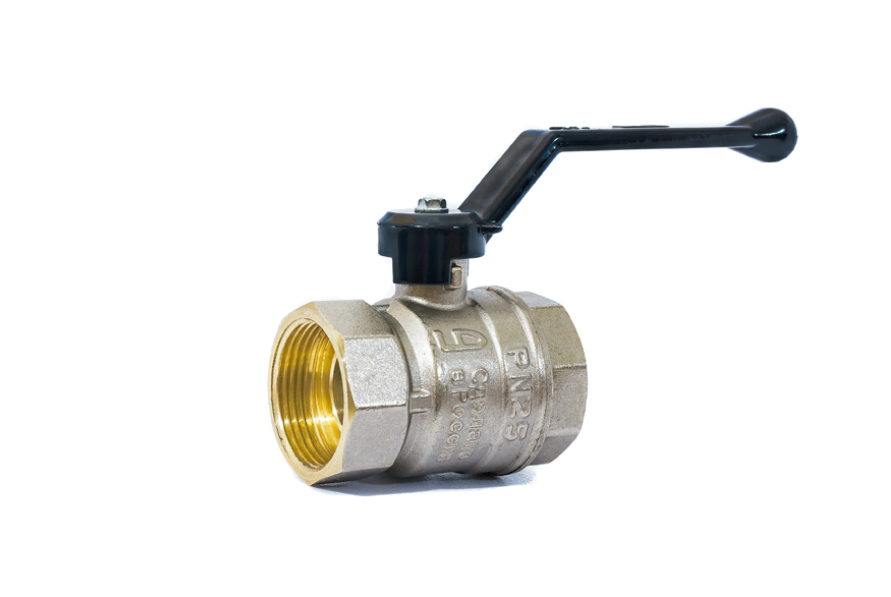

Шаровой кран - самый распространенный вид, в первую очередь из-за своей низкой цены. Внешне может выглядеть как продолговатая ручка или короткий вентиль - при повороте на 90 градусов кран открывается или закрывается.

Механизм работы у него тоже достаточно простой - внутри находится шар со сквозным отверстием, когда вентиль открыт, через это отверстие проходит вода. При повороте ручки шар переворачивается внутри вентиля, перекрывая доступ воде.

Недостатком шарового крана является то, что металлический шар внутри может окислиться от слишком жесткой воды или долгого нахождения в одном положении. В таком случае, чтобы повернуть его, придется приложить усилие - это может стать проблемой, если воду нужно перекрыть срочно. Чтобы не допускать этого, нужно поворачивать кран раз в 3-6 месяцев.

Шаровый кран можно использовать только для полного перекрытия водоснабжения, контролировать напор воды в трубах им не получится. Грани открытого наполовину отверстия могут быть повреждены мелким мусором в трубах, который идет вместе с потоком воды.

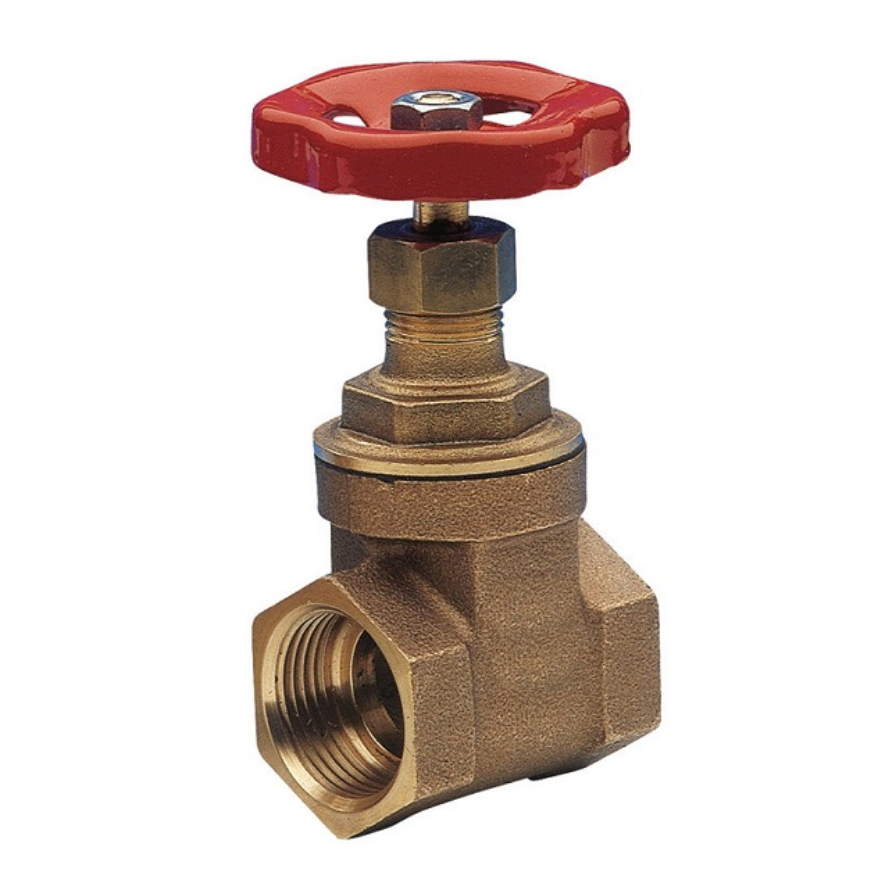

Вентильные задвижки принадлежат к запорно-регулирующей арматуре, то есть могут использоваться как для полного перекрытия водоснабжения квартиры, так и для ограничения напора воды.

Принцип его работы основан на передвижении золотника внутри трубы: если он полностью открыт, то через нее проходит максимальный объем воды. Если же золотник перекрывает часть отверстия, то объем воды уменьшается. Когда золотник касается другого края крана, то вода перекрывается полностью.

Такие модели хоть и могут стоить в несколько раз больше шаровых кранов, но меньше подвержен закисанию и поломкам, не создает гидроудара на систему за счет плавного открывания и закрывания.

К выбору запорного крана нужно подходить с пониманием того, что это единственная часть сантехшкафа, которая может остановить поток воды при аварии, замене другого сантех оборудования или при долгом отсутствии в квартире людей. Так что не стоит покупать запорную арматуру непроверенных производителей, сделанную из некачественных материалов.

Фильтры

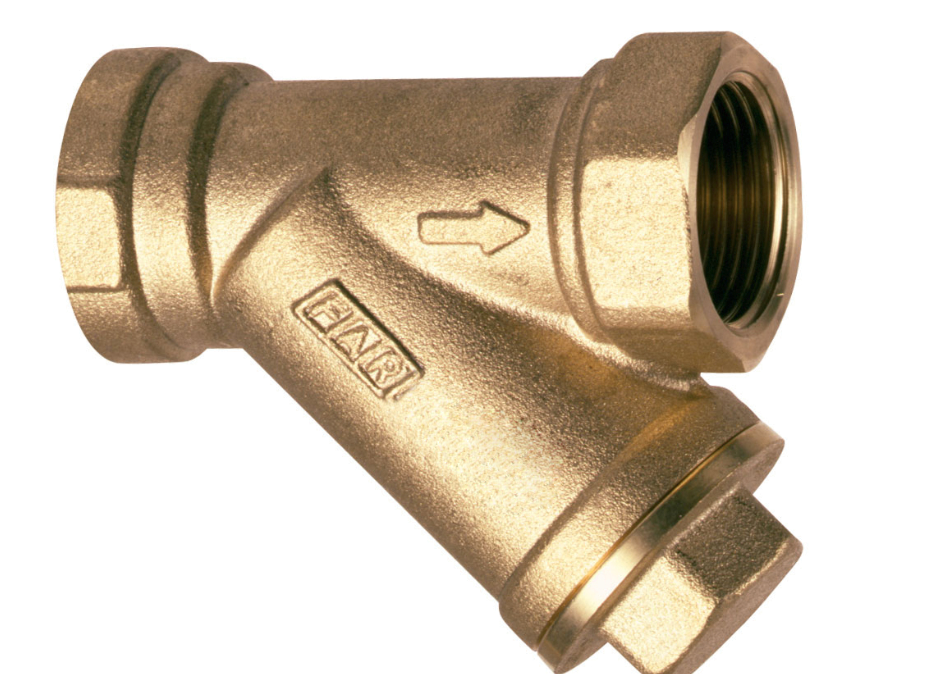

Для того, чтобы оградить сантехнику и технику, работающую с водой (посудомоечная, стиральная машины) от поломок и механических повреждений, используют фильтры грубой очистки, еще их называют грязевиками.

Такой фильтр устанавливается после запорного крана, а может быть и частью его - например, можно купить вентильную задвижку с сеткой грубой очистки. В зависимости от качества воды в конкретном доме и от размера частиц, которые могут в ней присутствовать, в грязивике может стоять одна или несколько сеток с ячейками разного размера.

Более мелкие ячейки задерживают больше частиц грязи, ржавчины и других крупных частиц, но быстрее забиваются. Более крупные ячейке реже нуждаются в замене, но пропускают в водоснабжение квартиры больше механических частиц. Поэтому в квартирах со старыми общедомовыми трубами обычно используются фильтры с несколькими сетками - от самых больших ячеек до самых маленьких.

В квартирах с приемлемым качеством воды обычно ставят грязевик в одной сеткой с ячейками около 100 микрон. Наличие такого фильтра облегчает работу техники, не дает забиваться мелким трубам и сантехнике. Установка дополнительных фильтров, например, для смягчения щелочности воды или питьевого фильтра, также более актуальна после установки грязевиков.

Редуктор

Редуктор не является обязательной частью сантехшкафа, но может сделать прием ванных процедур более комфортным и обезопасить систему от перепадов давления, гидроударов.

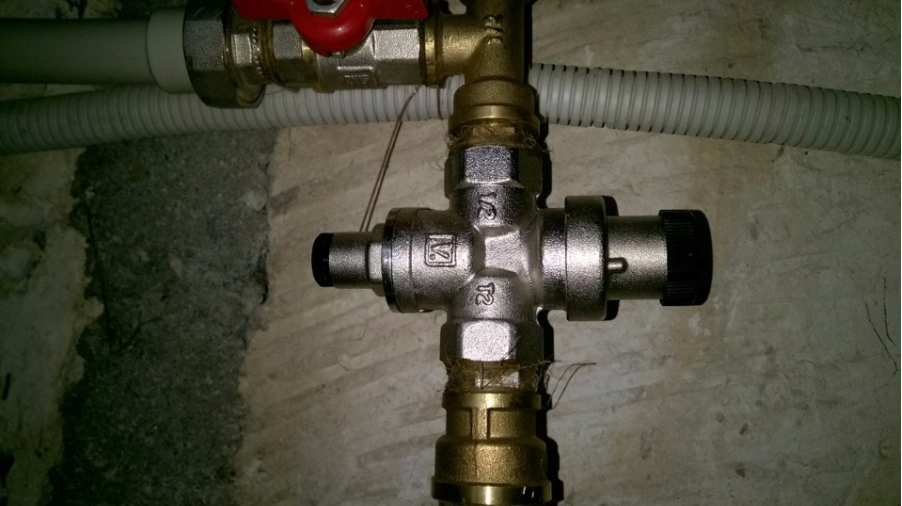

Редуктор понижает уровень давления в трубах до выбранного, делает его более стабильным. Обычно редукторы устанавливаются на трубах горячего и холодного водоснабжения, помогают убрать резкие перепады температур при приеме душа.

Установка редуктора особенно актуальна для высотных домов, так как в них давление в трубах по стояку может стабильно достигать 5-6 бар, а во время отключения подключения воды (например, во время летней профилактики) скакать до 12 бар. Такой гидравлический удар может сокращать срок службы техники, работающей с водой, оказывать чрезмерную нагрузку на трубы.

Редуктор позволяет понижать давление на трубах внутри квартиры до заданного - обычно около 3-4 бар. Чаще всего редуктор можно настроить под выдачу оптимального давления.

Обратный клапан

Обратный клапан предотвращает всасывание воды обратно в систему при ее опустошении. Это может произойти при отключении горячего водоснабжения летом, когда из труб сливается горячая вода. Если при появлении обратного давления в набранной ванной будет лежать, например, душевая насадка, то она начнет всасывать загрязненную воду. Такой обратный процесс водоснабжения может повредить или как минимум загрязнить воду по всему стояку.

Установка обратного клапана предотвратит такую ситуацию - клапан не даст воде течь в противоположном направлении. Но его можно не устанавливать в сантехническом шкафу - часто обратные клапаны уже встроены в краны и душевые лейки.

Коллектор

Коллертор устанавливается в сантехкоробе для распределения воды между потребителями. С помощью коллектора водопроводные трубы разводятся к разным потребителям: стиральной машине, полотенцесушителю, крану в раковине или душе и так далее.

Коллекторы бывают разных размеров и с разным количеством отводов - в зависимости от присоединяемых элементов. Но обычно возможно установить коллектор минимум с двумя отводами - для душа и унитаза.

Счетчик

Счетчик - обязательный элемент сантехшкафа, которым обычно пользуются чаще остальных, как минимум раз в месяц, когда снимают показания.

Счетчик обязательно устанавливается отдельно от других элементов, на нормированном расстоянии от них. То есть между другой сантехнической арматурой и счетчик обязательно должен быть отрезок трубы.

Самое важное при покупке счетчика - убедиться, что он опломбирован, имеет сертификат государственного образца. Любые неофициальные счетчики будут восприняты управляющей компанией как попытка мошенничества.

Самые простые тахометрические счетчики работают по механическому принципу - считают количество оборотов единиц, которые делаются проходящей через них водой. Такие счетчики не требуют подключения к электросети, но могут ломаться из-за накипи и механических частиц в воде. Вихревые и электромагнитные счетчики работают с меньшей погрешностью, то требуют питания от электросети.

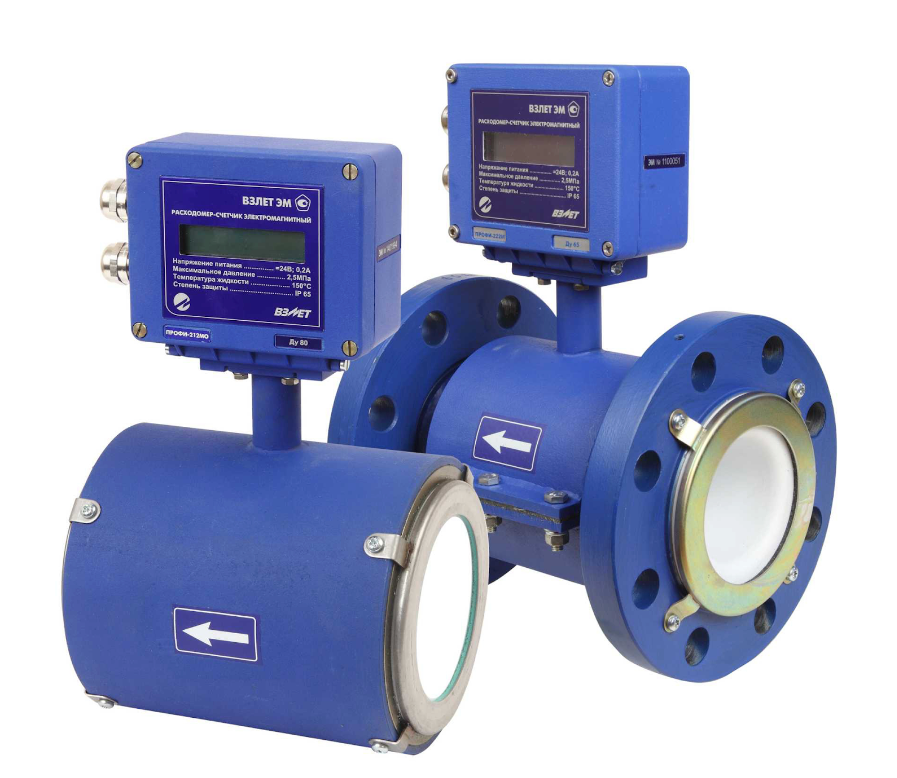

Электромагнитный счетчик:

В каком порядке собирается арматура в сантехшкафу?

Собирать арматуру в сантехкоробе стоит собирать в таком порядке:

• Сначала устанавливается запорный кран - с него начинается “территория” вашей ответственности.
• Далее идет фильтр грубой очистки с одной или несколькими сетками - в зависимости от состава воды.
• Счетчик устанавливается строго после как минимум фильтра механической очистки - грязевика, так как механические частицы могут увеличивать погрешность счетчика. Но между фильтром и счетчиком должен быть отрезок трубы без арматуры.
• Если обратный клапан будет устанавливаться в коробе, то он устанавливается после нормированного расстояния от счетчика.
• На этом список обязательной арматуры заканчивается. По желанию владельцев можно установить дополнительные фильтры: по смягчению воды, фильтрации более мелких частиц.
